KUKA機器人X12 IO板講解
X12 IOB數字輸入/輸出接口說明 X12IOB數字輸入/輸出接口提供了16個非安全輸入端、16個非安全輸出端NPN以及16個非安全輸出端PNP。組件在內部由一個27V電源或在外部通過一個電橋插頭X55供電。
X12 IO板卡實物

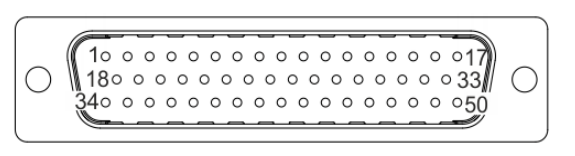

D-Sub IP67 50 針插頭
X12 IOB 插頭配置
|
針腳 |
說明 |
功能 |
| 1 |
數字輸入端1 |
0V參考點 |
| 2 |
數字輸入端2 |
|
| 3 |
數字輸入端3 |
|
| 4 |
數字輸入端4 |
|
| 5 |
數字輸入端5 |
|
| 6 |
數字輸入端6 |
|
| 7 |
數字輸入端7 |
|
| 8 |
數字輸入端8 |
|
| 9 |
數字輸入端9 |
|
| 10 |
數字輸入端10 |
|
| 11 |
數字輸入端11 |
|
| 12 |
數字輸入端12 |
|
| 13 |
數字輸入端13 |
|
| 14 |
數字輸入端14 |
|
| 15 |
數字輸入端15 |
|
| 16 |
數字輸入端16 |
|
| 17 |
數字輸出端17高端 |
24v開關 |
| 18 |
數字輸出端18高端 |
|
| 19 |
數字輸出端19高端 |
|
| 20 |
數字輸出端20高端 |
|
| 21 |
數字輸出端21高端 |
|
| 22 |
數字輸出端22高端 |
|
| 23 |
數字輸出端23高端 |
|
| 24 |
數字輸出端24高端 |
|
| 25 |
數字輸出端25高端 |
|
| 26 |
數字輸出端26高端 |
|
| 27 |
數字輸出端27高端 |
|
| 28 |
數字輸出端28高端 |
|
| 29 |
數字輸出端29高端 |
|
| 30 |
數字輸出端30高端 |
|
| 31 |
數字輸出端31高端 |
|
| 32 |
數字輸出端32高端 |
|
| 33 | GND |
最大 4A 的保險裝置 (FH12-N) |
| 34 |
數字輸出端34低端 |
0V開關 |
| 35 |
數字輸出端35低端 |
|
| 36 |
數字輸出端36低端 |
|
| 37 |
數字輸出端37低端 |
|
| 38 |
數字輸出端38低端 |
|
| 39 |
數字輸出端39低端 |
|
| 40 |
數字輸出端40低端 |
|
| 41 |
數字輸出端41低端 |
|
| 42 |
數字輸出端42低端 |
|
| 43 |
數字輸出端43低端 |
|
| 44 |
數字輸出端44低端 |
|
| 45 |
數字輸出端45低端 |
|
| 46 |
數字輸出端46低端 |
|
| 47 |
數字輸出端47低端 |
|
| 48 |
數字輸出端48低端 |
|
| 49 |
數字輸出端49低端 |
|
| 50 |
外部供電 |
24 V，4A 保險裝置 (FH12-P) |

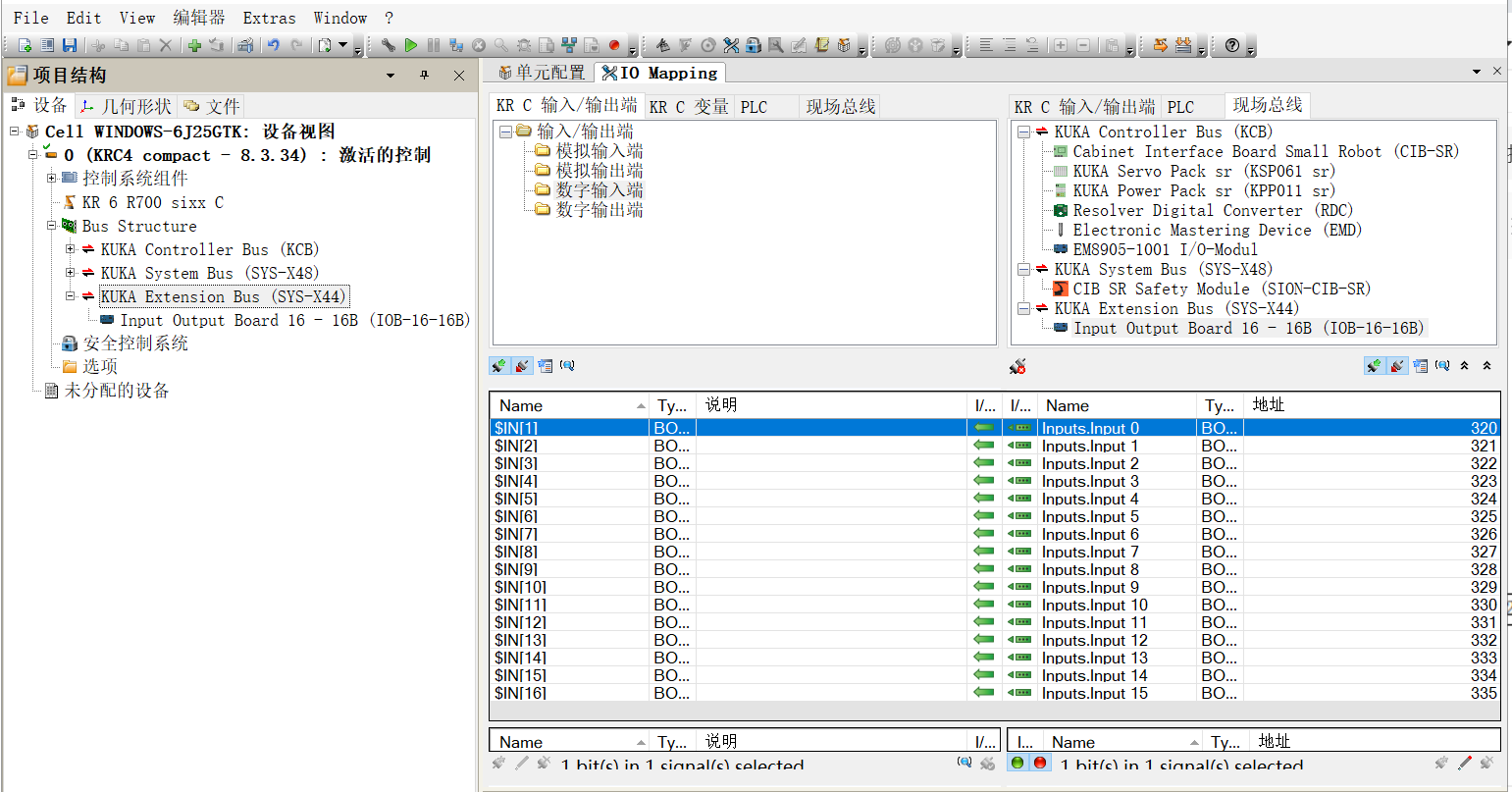

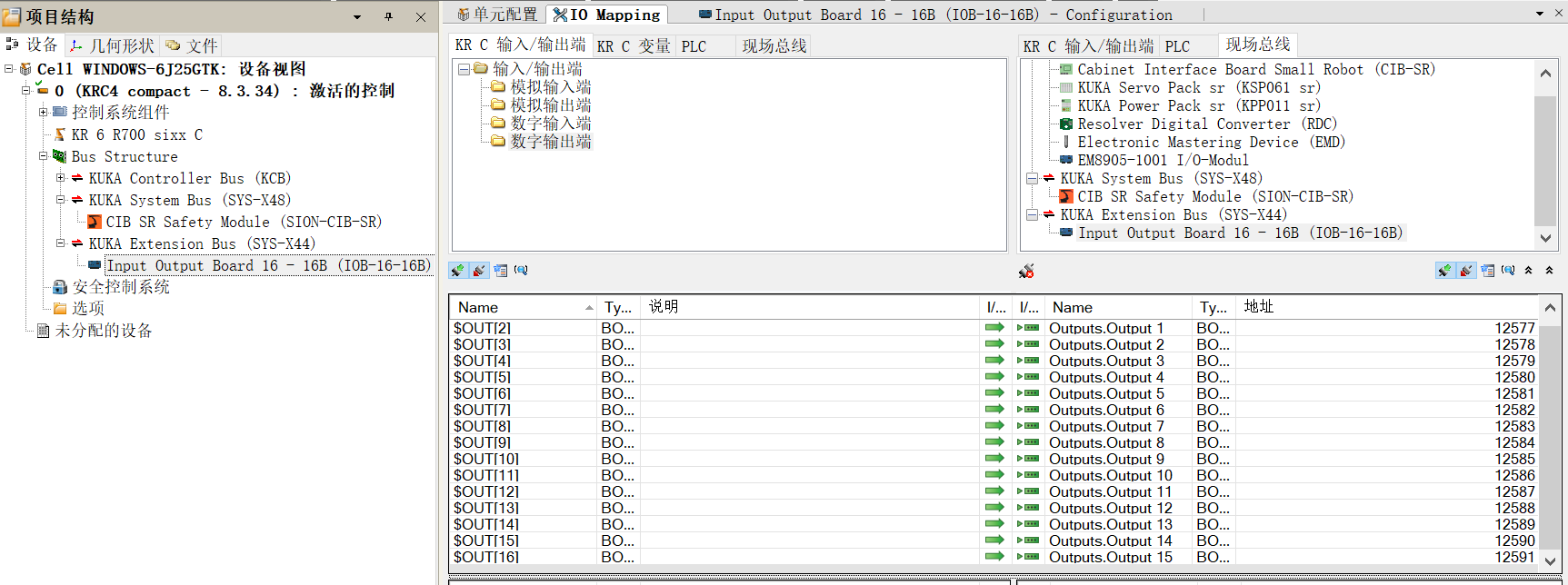

X12IOB 板卡在WorkVisual軟件中配置如下圖所示：
機器人信號輸入端口改裝為NPN特性，為了能夠處理具有NPN特性（參考點24V）的IOB輸入端（針腳 1-16），IOB輸入端在 smartPAD上反向顯示。必須采取下列措施：
帶 NPN 特性的 X12端口

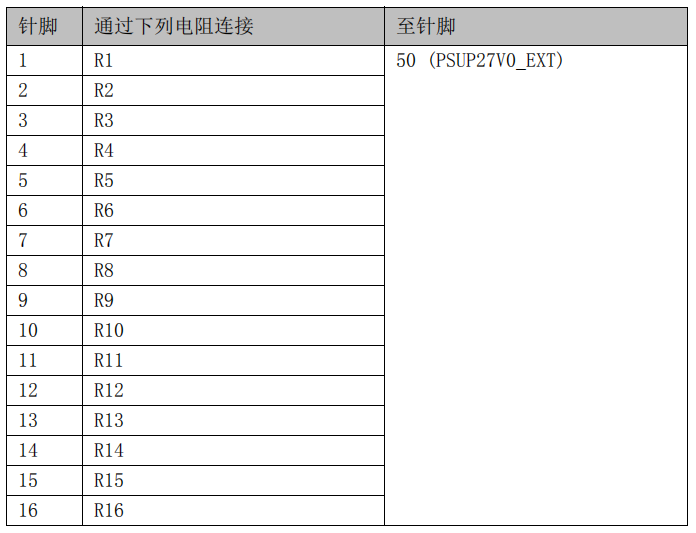

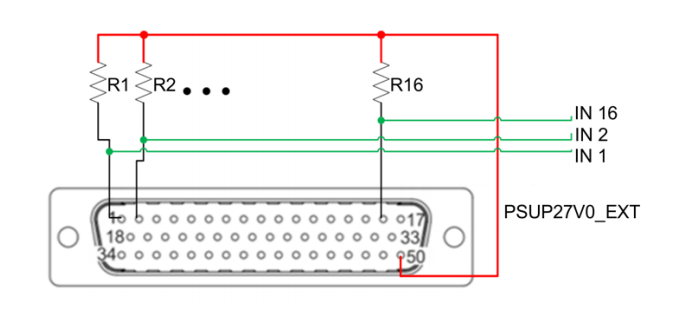

每個輸入通道的電阻值必須具有下列特性值：
X12電阻值 2.0 kΩ、公差 < 10 %、功率 ≥ 0.5 W。
|
針腳 |
說明 |
功能 |
|
1 |
數字輸入端1 |
參考點24V |
|
2 |
數字輸入端2 |
|
|
3 |
數字輸入端3 |
|
|
4 |
數字輸入端4 |
|
|
5 |
數字輸入端5 |
|
|
6 |
數字輸入端6 |
|
|
7 |
數字輸入端7 |
|
|
8 |
數字輸入端8 |
|
|
9 |
數字輸入端9 |
|
|
10 |
數字輸入端10 |
|
|
11 |
數字輸入端11 |
|
|
12 |
數字輸入端12 |
|
|
13 |
數字輸入端13 |
|
|
14 |
數字輸入端14 |
|
|
15 |
數字輸入端15 |
|
|
16 |
數字輸入端16 |
|
|
17 |
數字輸出端17高端 |
24V開關 |
|
18 |
數字輸出端18高端 |
|
|
19 |
數字輸出端19高端 |
|
|
20 |
數字輸出端20高端 |
|
|
21 |
數字輸出端21高端 |
|
|
22 |
數字輸出端22高端 |
|
|
23 |
數字輸出端23高端 |
|
|
24 |
數字輸出端24高端 |
|
|
25 |
數字輸出端25高端 |
|
|
26 |
數字輸出端26高端 |
|
|
27 |
數字輸出端27高端 |
|
|
28 |
數字輸出端28高端 |
|
|
29 |
數字輸出端29高端 |
|
|
30 |
數字輸出端30高端 |
|
|
31 |
數字輸出端31高端 |
|
|
32 |
數字輸出端32高端 |
|
|
33 |
GND |
最大 4A 的保險裝置 (FH12-N) |
|
34 |
數字輸出端1低端 |
0V開關 |
|
35 |
數字輸出端2低端 |
|
|
36 |
數字輸出端3低端 |
|
|
37 |
數字輸出端4低端 |
|
|
38 |
數字輸出端5低端 |
|
|
39 |
數字輸出端6低端 |
|
|
40 |
數字輸出端7低端 |
|
|
41 |
數字輸出端8低端 |
|
|
42 |
數字輸出端9低端 |
|
|
43 |
數字輸出端10低端 |
|
|
44 |
數字輸出端11低端 |
|
|
45 |
數字輸出端12低端 |
|
|
46 |
數字輸出端13低端 |
|
|
47 |
數字輸出端14低端 |
|
|
48 |
數字輸出端15低端 |
|
|
49 |
數字輸出端16低端 |
|
|
50 |
外部供電 |
24 V，4A 保險裝置 (FH12-P) |
