今天來了解下PLC課程中，識別三菱PLC源型和漏型的區別是什么。三菱plc源型和漏型的區別，三菱plc的基本單元的輸入驅動電源有兩種，下面具體和智通PLC培訓一起看看。

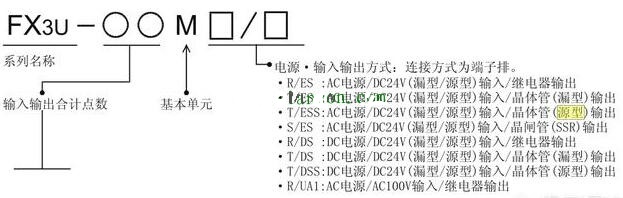

首先，一種是交流電源100V輸入驅動(少見)，一種是直流電源24V輸入驅動(常見的)，交流型的不存在漏源型之分，只有直流輸入才分源型輸入和漏型輸入。同樣對于輸出也是一樣，有繼電器、晶體管、晶閘管類型輸出，其中只用晶體管輸出才分源型和漏型。那么具體怎么區分三菱PLC的類型，我們PLC課程得從它的銘牌入手如下圖所示：

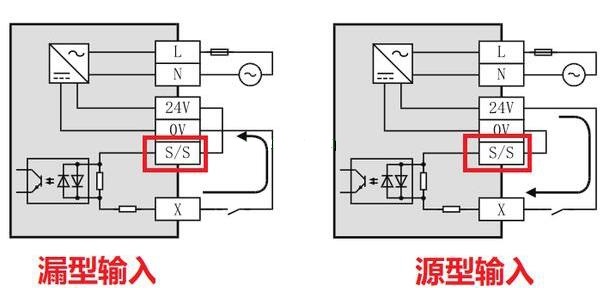

主要看PLC型號的后兩位字母，具體型號可以參考上圖中的標注，那么漏型和源型有什么區別呢，在三菱plc中定義當DC輸入信號是從輸入(X)端子流出電流然后輸入時，稱為漏型輸入；當DC輸入信號是電流流向到輸入(X)端子的輸入時， 稱為源型輸入，從接法上看主要是區分公共端S/S是接電源正極還是負極，如果是接24V則是漏型輸入，如果接0V則是源型輸入。因此在一些三線制傳感器時需要注意：連接晶體管輸出型的傳感器輸出等時， 漏型輸入可以使用NPN集電極開路型晶；源型輸入可以使用PNP集電極開路型晶體管輸出。PLC課程

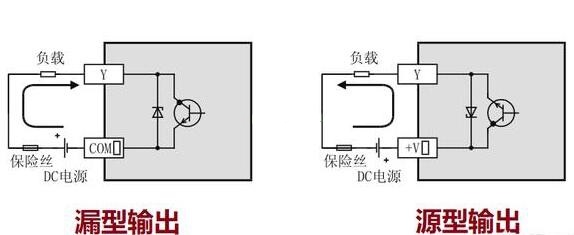

那么輸出也有漏源型之分，它呢主要針對晶體管類型的，當負載電流流到輸出(Y)端子， 這樣的輸出稱為漏型輸出，當負載電流從輸出(Y)端子流出，這樣的輸出稱為源型輸出。接線剛好和輸出相反，輸出公共端接負極時為漏型輸出，公共端接正極時為源型輸出。PLC課程

在接線時一定要注意電源極性。切記交流型的中繼和接觸器不能直接串入輸出回路，接觸器必須通過直流型的中繼驅動，禁止交流電源接入輸出回路。
