在學習PLC初級培訓的時候，大家都會接觸梯形圖，這還是一個需要穩固的基礎，對于日后工作項目需要編寫程序時會有幫助，但是如果思路不清晰則會難以下手，那么今天智通就和大家分享一下以西門子PLC為例，邊學梯形圖的經驗設計方法。

數字量控制系統又稱開關量控制系統，繼電器控制系統就是典型的數字量控制系統，可以用設計繼電器電路圖的方法來設計比較簡單的數字量控制系統梯形圖，根據被控對象對控制系統的具體要求，不斷的修改和完善梯形圖，有時需要反復的調試和修改梯形圖，增加一些中間編程元件和觸點，最后才得到一個較為滿意的結果。這種方法沒有普遍的規律可循，具有很大的試探性和隨意性，最后的結果不是唯一的，設計所用的時間，質量和設計者的經驗有很大的關系，所以把這種設計法叫經驗設計法，使用較為簡單的電路。

例如用經驗設計法，編寫起保停電路，如何增加控制條件？

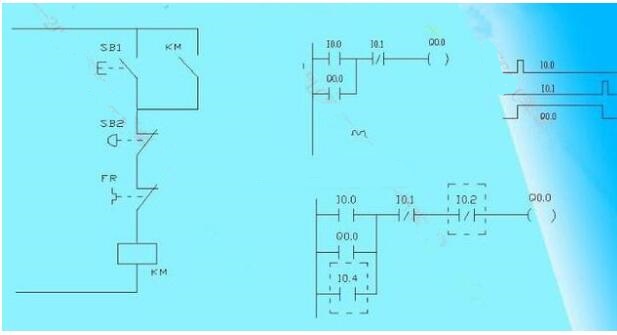

在日常的編程中，涉及到的起保停電路，是非常多的，所以著重講解一下，虛線框的I0.2可以理解為，當電動機運轉到某一位置時的（常閉）型接近開關，運轉到此位置，就會停機。而虛線框中I0.4 多點啟控，也能啟動電動機。大家可以根據自己的需要，適當的增加不同的條件。

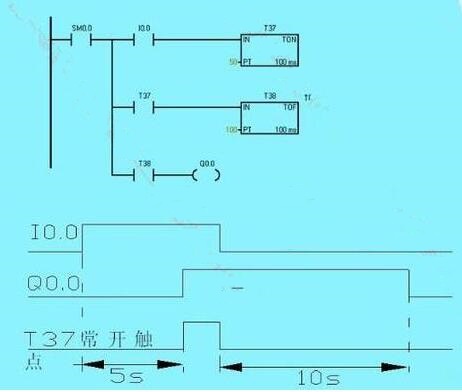

再舉一個例子，用定時器設置延時接通延時斷開

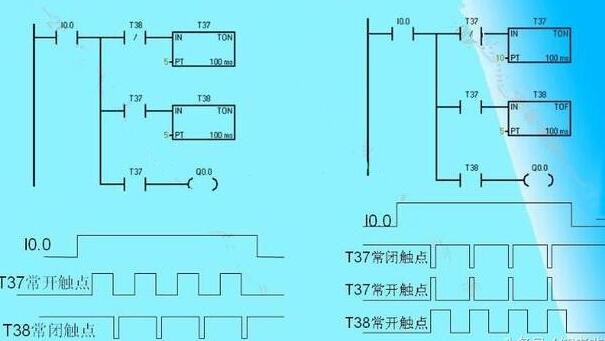

最后舉一個示例，用定時器設計輸出脈沖的周期和占空比可調的振蕩電路（閃爍電路）左邊和右邊，兩種編程方法，靈活性較強，但是相對而言，右邊的編程更加好一些。

以上內容就是西門子PLC梯形圖的編寫經驗了，大家可以舉一反三，打好基礎，想要學好PLC，可以到智通智能制造學院就學。
