學習PLC編程是一件比較復雜的過程，需要我們耐得住性子去學，今天給大家講講西門子PLC編程培訓初學者比較混亂的一個問題，希望可以幫到大家。

西門子PLC模擬量輸入輸出都會涉及到數據類型的互轉問題，然而西門子300系統對于數據格式有著明確的規定，一般的四則運算都是在同一數據類型下才能進行的，這也是一直以來困擾初學者的一個問題。

西門子300編程軟件step7 和 博圖都提供了相應的模擬量輸入輸出處理模塊FC105,FC106。但是好多場合下，要對數據進行線性轉換或運算，靠這兩個函數是遠遠不夠的。這時候就需要用戶自己動手寫一些數據轉換的子程序。所以知道西門子數據類型轉換是很有必要的。

1.模擬量數據采集值（PIW INT） 轉換為 物理量（浮點數real）

西門子西門子PLC通過采集通道采集到的值以整型（INT）型式保存在PIWx（PIW0）內，要換算為浮點型式的物理量需要經過以下兩步。

第一步：把INT 轉換為 DINT ，不用為為什么，就是精度精度精度。

第二部：把DINT 轉換為REAL。

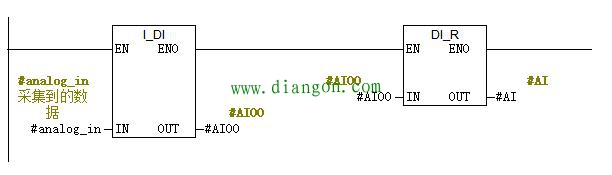

這兩步都很簡單，如圖所示。難點在于，把浮點數（REAL）轉換為整形（INT），再通過PQW輸出。

2.物理量（浮點數real） 轉換為 模擬量數據輸出值（PQW INT）

西門子PLC以整型（INT）型式輸出模擬量（PQW0），一般的物理量都是浮點數型式，要把物理量換算為模擬量輸出，需要經過以下兩步。

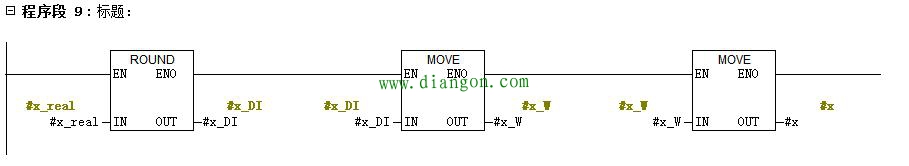

第一步：通過ROUND函數或TRUNC函數，把REAL數據轉換為DI格式。

是實數轉換雙字整數指令，小數點后的第一位采取四舍五入。TRUNC也是實數轉換為雙整數，但是去小數部分取整數。

第二部：把DINT 數據通過MOVE指令輸送到VW區，再通過MOVE指令由PQW輸出即可。

看完是否有豁然開朗的感覺呢？西門子PLC編程培訓和三菱PLC編程都是比較難的，但是入門后就都是融會貫通，后期接觸的一些機器也是比較容易操作的，學習語言要舉一反三。想要學習更多？快來智通培訓學校吧
