很多小伙伴在初次接觸到西門子博途軟件時，因對軟件操作不熟練，PLC和觸摸屏模擬通信時并不順利，經常遇到學員提出這些問題。掌握好要點，其實并不難，小編通過以下案例，讓小伙伴們輕松掌握6大技巧，順利進行仿真模擬。（如需要軟件加小編微信號獲取）。

實驗中使用是TIA博途STEP 7 -V15（編程）和SIMATIC_S7PLCSIM_V15（仿真）軟件。

要求：在觸摸屏使用輔助繼電器M0.0啟動，M0.1停止，實現對輸出繼電器Q0.0進行控制。

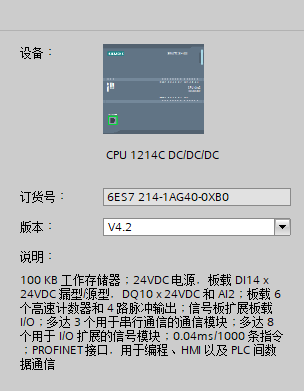

一、仿真條件：要進行S7-1200PLC仿真，組態的PLC版本必須在V4.0或V4.0以上。

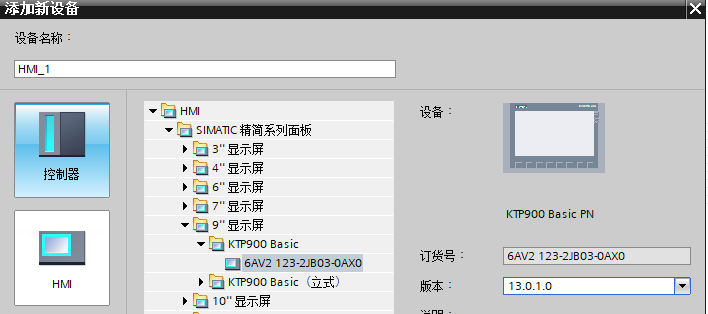

二、設備組態：創建好PLC之后，添加新設備，選擇“HMI”把觸摸屏添加進來，觸摸屏選擇PN以太網通信,如使用PROFIBUSDP通信的觸摸屏，會報錯，建議使用以PN太網通信進行模擬。

?

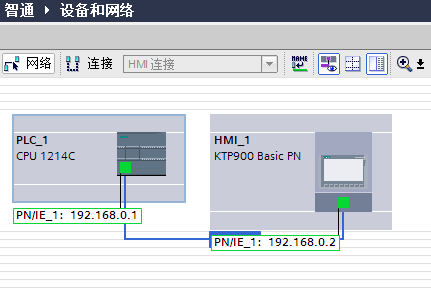

三、聯網IP地址分配：在網絡視圖界面，將PLC和HMI聯網，并分配IP地址，本案例PLC的IP地址為192.168.0.1，HMI的IP地址為192.168.0.2（可以使用默認地址），須在同一個網段，否則通信錯誤，建議使用以PN太網通信模擬。? ?

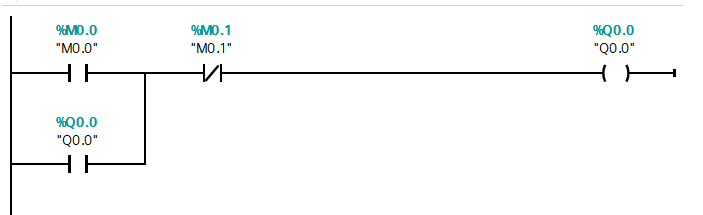

四、程序編寫：在軟件中編寫程序，本案例以啟保停程序進行模擬仿真，（注意在HMI中不要使用軟元件I做輸入信號,因I屬于輸入元件，屬性可讀不可寫）。

?

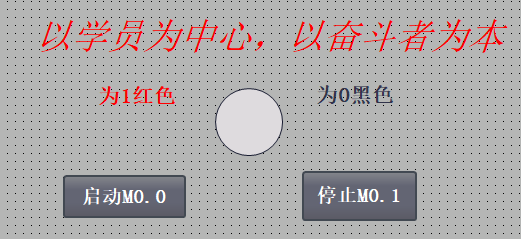

五、觸摸屏畫面:在HMI畫面中做好“啟動”“停止”按鈕，“指示燈”。（本案例重點仿真技巧，觸摸屏制作不在范圍內，需要可聯系小編微信）。

?????

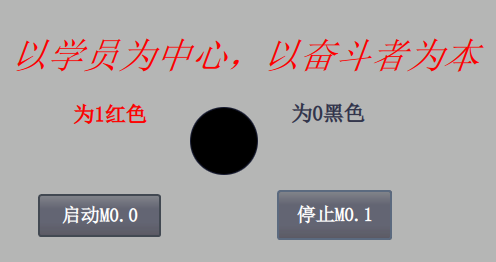

六、模擬仿真：將PLC程序和觸摸屏分別開啟仿真，在觸摸屏中選擇“啟動”和“停止”進行模擬，可觀察圓的顏色或者程序監控判斷是否成功模擬。
